Крепежные изделия для монтажа навесных фасадных систем

Мы продолжаем серию материалов о крепеже, используемом для монтажа разнообразных кровель, кровельных и фасадных систем. Предлагаем Вашему вниманию очередную статью из этого цикла.

Значение крепежных изделий

Современные навесные фасады являются довольно сложной строительной системой, одной из основных составляющих которой являются крепежные изделия для монтажа фасадов. При этом не секрет, что торговые компании, занимающиеся продажей кровельных и фасадных материалов, а также систем теплоизоляции зачастую уделяют вопросу крепежа недостаточное внимание. И зря. От правильного выбора и применения крепежа зависит надежность и долговечность самой конструкции, а также безопасность людей, в случае если речь идет о фасадном креплении. Более того, стоимость качественного крепежа, используемого для монтажа навесных фасадов с теплоизоляцией, составляет от 9 до 16% стоимости всей системы. Что является  весьма неплохим резервом повышения дохода торговых фирм. Возможно, еще более важным аргументом в пользу должного внимания к крепежу является возможность получения дополнительных конкурентных преимуществ фирмы-продавца фасадных материалов, о чем мы поговорим ниже.

Что же ожидают потенциальные покупатели от поставщика систем изоляции?

Рынок строительных материалов в целом и кровельных/фасадных систем, в частности, характеризуется высокой конкуренцией. На этом рынке сегодня действуют десятки крупных и на порядок больше мелких компаний. Для успеха на нем недостаточно предложить только хорошую цену и качественный продукт. Помимо этого Ваши покупатели будут ожидать от Вас:

  • возможность приобрести весь комплекс материалов для обустройства фасадов, включая весь ассортимент крепежной техники, в одном месте;
  • возможность получить соответствующую техническую поддержку и, при необходимости, сертификаты соответствия продукции;
  • грамотные консультации по вопросу выбора и применения крепежа для монтажа системы.

Предоставив все это, Вы не только привяжете клиента к себе, но и решите его проблемы, устранив необходимость искать крепеж в другом месте, в том числе и у Ваших конкурентов. Таким образом, Вы сформируете положительное отношение заказчика к Вашему предприятию как к поставщику комлексных решений.

Виды крепежных изделий, используемых в фасадных системах

Какие же крепежные изделия применяются сегодня наиболее широко про монтаже кровель и фасадов? Рассмотрим ниже на примере изделий, применяемых для монтажа фасадной системы. Крепежные изделия, применяемые при монтаже фасада можно квалифицировать в зависимости от основания и закрепляемого элемента на следующие основные группы:

Монтаж навесного фасада/ фасадных кассет
№ п/п Схема Операция Крепежное изделие Расход, инструмент
1

Монтаж кронштейнов к несущей стене

Монтаж кронштейнов к несущей стене

02347

 Дюбель 02347

дюбель рамный с шурупом

6-8 шт./м2

03032

 Анкер 03032



анкер клиновой одноконусный

сверло по бетону;

насадка для шестигранной головки

2

Монтаж теплоизоляции

Монтаж теплоизоляции

02314

 Дюбель 02314



дюбель для теплоизоляции с пластиковым стержнем (для пенопласта)

6 шт./м2

02315

 Анкер 02315



дюбель для теплоизоляции с пластиковым стержнем (для минераловатной плиты)

сверло по бетону
3

Установка несущих направляющих

Установка несущих направляющих

01022

 Саморез 01022   Саморез 01022

саморез по металлу с прессшайбой

10-16 шт./м2

01043

Саморез 01043

саморез со сверлом и шестигранной головкой

бита для шлица Philips

насадка для шестигранной головки

4

Монтаж профнастила

Монтаж профнастила

01022

 Саморез 01022   Саморез 01022

саморез по металлу с прессшайбой

8-12 шт./м2

01039

 Саморез 01039

саморез кровельный по металлу

01041

 Саморез 01041

саморез кровельный окрашеный

бита для шлица Philips

насадка для шестигранной головки

Дюбели для теплоизоляции

Достаточно часто наибольшие сложности при выборе фасадного крепежа, равно, как и наибольшее количество ошибок, возникает при выборе дюбелей для крепления теплоизоляции, из-за чего остановимся на этом вопросе более подробно.

Требования к дюбелям для теплоизоляции, применяемых в вентилируемых фасадах несколько отличаются от требований к крепежу систем «мокрого» типа. В нашем случае, с одной стороны, дюбели испытывают большую поперечную нагрузку («на срез») поскольку плиты теплоизоляции не приклеиваются к основанию. С другой стороны, дюбели воспринимают гораздо меньшую ветровую нагрузку, поскольку плиты теплоизоляции надежно защищены от ветра лицевым слоем.

По этим прочинам нет целесообразности в проведении довольно сложного расчета по определению необходимого количества дюбелей, в зависимости от воспринимаемых нагрузок, что имеет место в системах «мокрого» типа. Достаточно принять кол-во устанавливаемых дюбелей в количестве 5-6 штук на квадратный метр, выбрать правильный тип дюбеля и определить необходимую длину.

Типы дюбелей

На рынке Украины представлены 3 основных типа дюбелей для теплоизоляции:

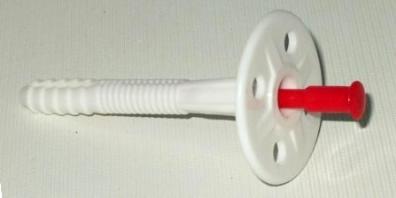

Дюбель для теплоизоляции днепропетровского производства (с красным стержнем)

Дюбель днепропетровскийДюбель предназначен исключительно для крепления легких плит теплоизоляции из пенопласта. Малый диаметр шляпки и малое количество отверстий в ней делают его непригодным для монтажа минераловатной и стекловатной теплоизоляции (конструкция не обеспечивает должного прижима и сцепления с материалом теплоизоляции).

Вместе с этим, в силу своей невысокой цены дюбель может быть рекомендован для монтажа пенополистирольной теплоизоляции в конструкциях навесных фасадов.

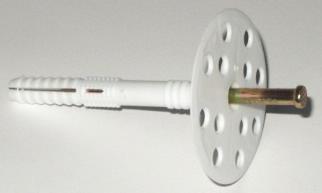

Дюбель для теплоизоляции «польского типа»

Дюбель польского типа

Наиболее распространенная и универсальная конструкция, предназначенная для монтажа как легкой теплоизоляции (дюбель с пластиковым стержнем), так и тяжелой (дюбель с металлическим стержнем).













Немецкий дюбель для теплоизоляции

Немецкий дюбельОтличается наличием пластиковой шляпки на стальном гвозде, и, как правило, меньшим диаметром дюбеля (8 – 8,5 мм вместо стандартных 10 мм).

Дюбель имеет ряд очевидных преимуществ в случае применения в системах теплоизоляции «мокрого» типа.

При монтаже теплоизоляции в системах навесных фасадов, как правило, его применение является нецелесообразным в виду большой стоимости. Может применяться в случае монтажа фасадов на особо ответственных объектах.

В подавляющем большинстве случаев рекомендовано делать монтаж на дюбели «польского» типа (артикул 02314, 02315).

Характеристики и выбор дюбелей для теплоизоляции

Втулка дюбеля для теплоизоляции состоит из сополимера полипропилена. Стержень – стальной оцинкованный (арт. 02315), либо пластиковый (арт. 02314)

Конструкция дюбеля

Конструкция дюбеля для теплоизоляции

Основные показатели дюбеля:

  • усилие выдергивания дюбеля, не менее 850 Н,
  • разрушающее напряжение при растяжении, не менее 1100 Н,
  • температура хрупкости –15---5 С
  • диаметр распорного элемента – 5,5 мм,
  • диаметр сверла – 10 мм.

Определение длины дюбеля

Необходимая длина дюбеля рассчитывается исходя из следующих основных параметров:

  • толщины теплоизоляционного материала;
  • глубины установки дюбеля в материале несущей конструкции;
  • толщины слоя  штукатурки (при наличии);

Схема установки дюбеля

Установка дюбеля в системах утепления “мокрого” типа

Соотношение длины дюбеля и толщины изоляционного материала
Длина дюбеля, мм
Максимальная толщина изоляционного материала, мм
Минимальная длина анкирования, мм
80 30-40 50
90 30-50 50
100 40-50 50
110 50-60 50
120 60-70 50
140 80-90 50
160 100-110 50
180 120-130 50
200 140-150 50

Крепление кровельной теплоизоляции

Для монтажа теплоизоляции кровли к любому основанию (профнастил, бетон, дерево) используется следующая схема крепления.

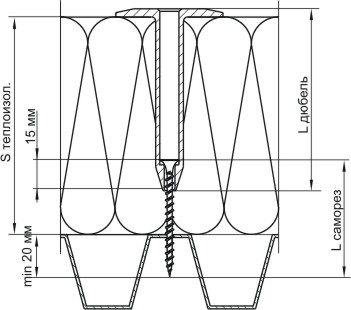

Схема крепления к кровле

Для крепления к профнастилу используется вместе с саморезом по металлу,для крепления к бетону или с саморезом и распорным дюбелем 8х50 (см. рисунок).

Дюбель распорный
